氣動出料閘閥 | 智能氣動執行機構 | 閥門定位器聯動
更新時間：2025-5-27 信息來源：氣動出料閘閥 | 智能氣動執行機構 | 閥門定位器聯動

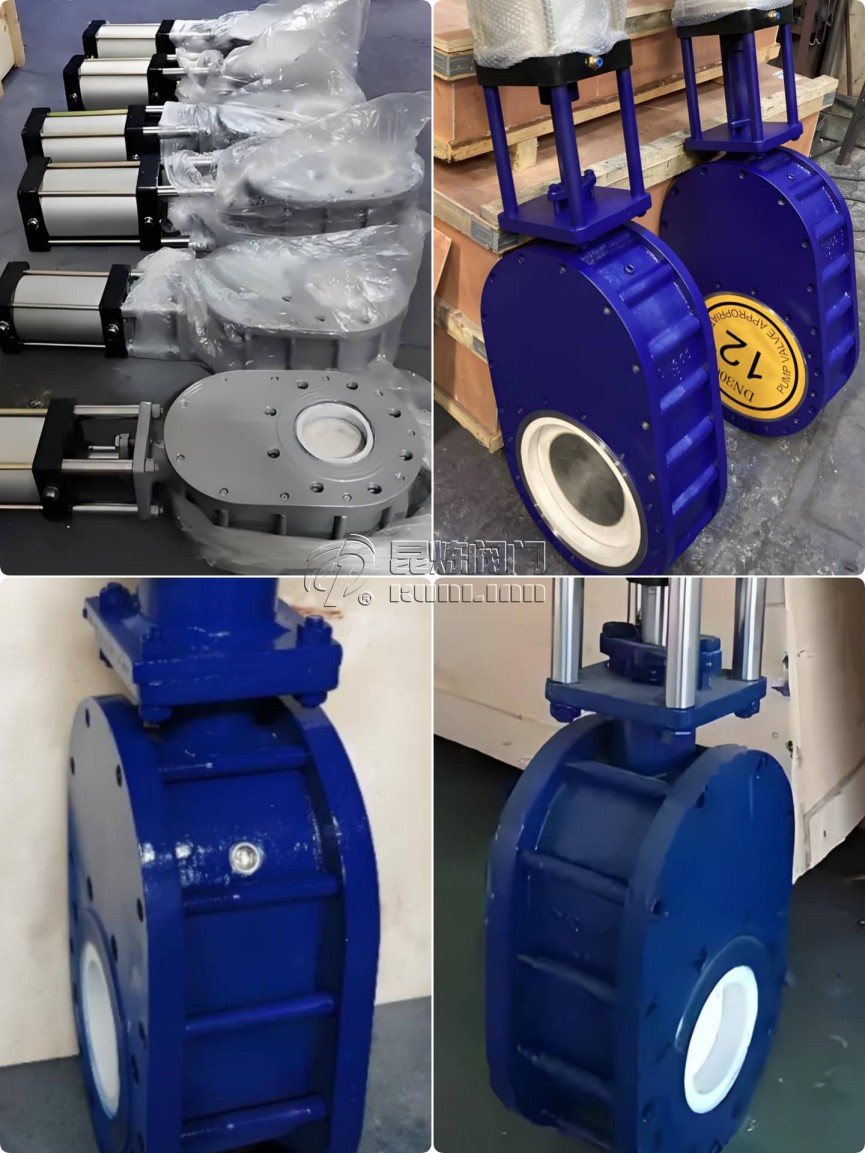

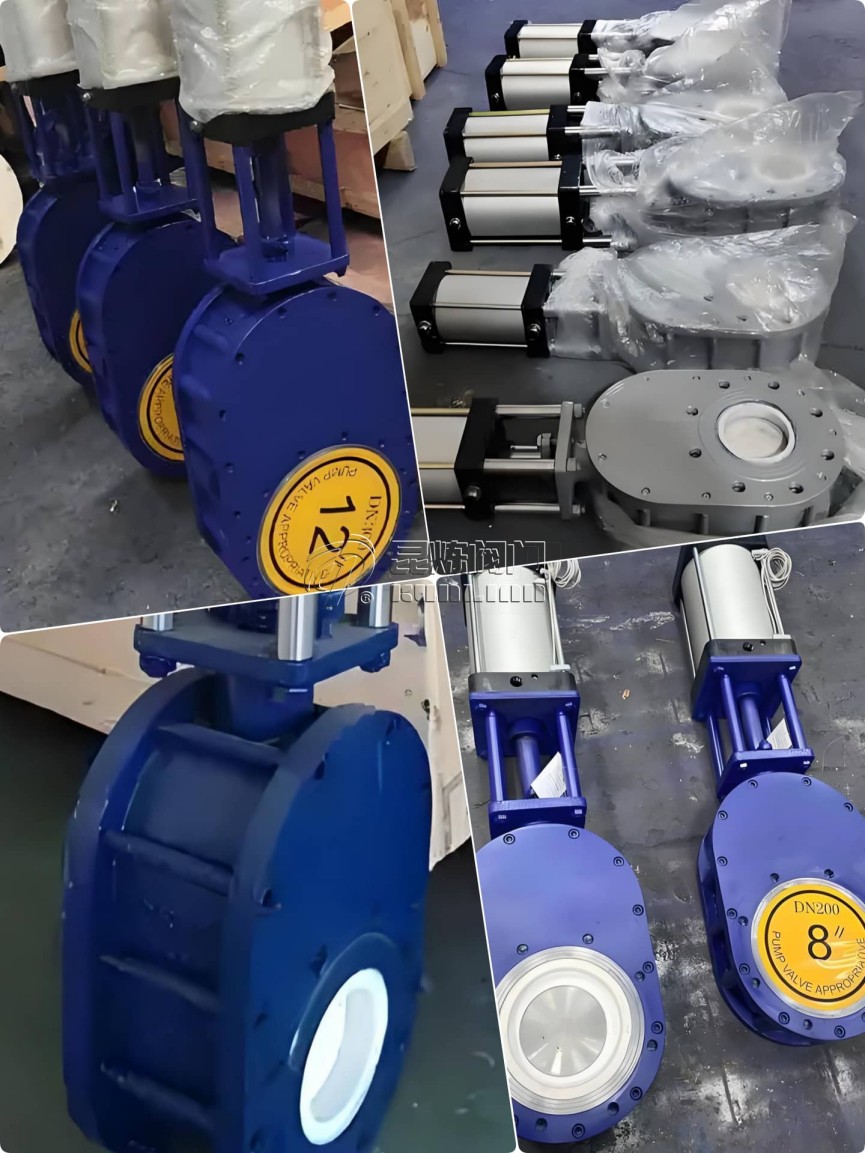

氣動出料閘閥主要由閥體、閘板、閥桿、氣動執行機構和控制系統組成。標準連接方式包括法蘭連接（符合ANSI/DIN標準）、對夾連接和焊接端連接，其中法蘭連接占比較多。特殊工況下可采用襯里法蘭或全焊接結構，密封面形式有平面式、凸臺式和榫槽式三種。
二、執行機構與控制系統
1. 執行機構類型
- 雙作用式：需雙向氣源驅動，無彈簧復位，輸出扭矩大
- 單作用式：帶復位彈簧，失氣時可自動歸位，安全系數高
2. 控制元件
| 組件 |
功能 |
技術參數 |
| 電磁閥 |
控制氣路通斷 |
響應時間≤0.1s |
| 氣動三聯件 |
過濾-減壓-潤滑 |
過濾精度5μm，輸出壓力0.4-0.8MPa |
| 閥門定位器 |
精確位置控制 |
定位精度±0.5%FS |
三、關鍵性能參數
- 防爆等級：ExdⅡBT4（粉塵防爆型）
- 防護等級：IP65（標準型）/IP67（潛水型）
- 使用壽命：閘板循環次數長（耐磨環壽命）
四、潤滑與輔助系統
潤滑系統采用集中注油設計，通過導向機構內的油道對閘板導軌、閥桿螺紋等關鍵部位進行定期潤滑。消音器可降低排氣噪聲＜75dB，快速接頭采用ISO標準氣動接口，便于維護。過濾減壓閥需每月檢查濾芯污染程度，壓差超過0.1MPa時應更換。
五、安全與維護
1. 安全裝置
- 手動裝置：應急操作扭矩≤300N·m
- 緩沖裝置：行程末端減速比≥50%
- 同步齒輪：齒側間隙≤0.1mm
2. 維護要點
- 每月檢查填料函泄漏量
- 每季度測試預緊力（彈簧壓縮量偏差≤10%）
- 每年更換閥桿保護套和耐磨環
