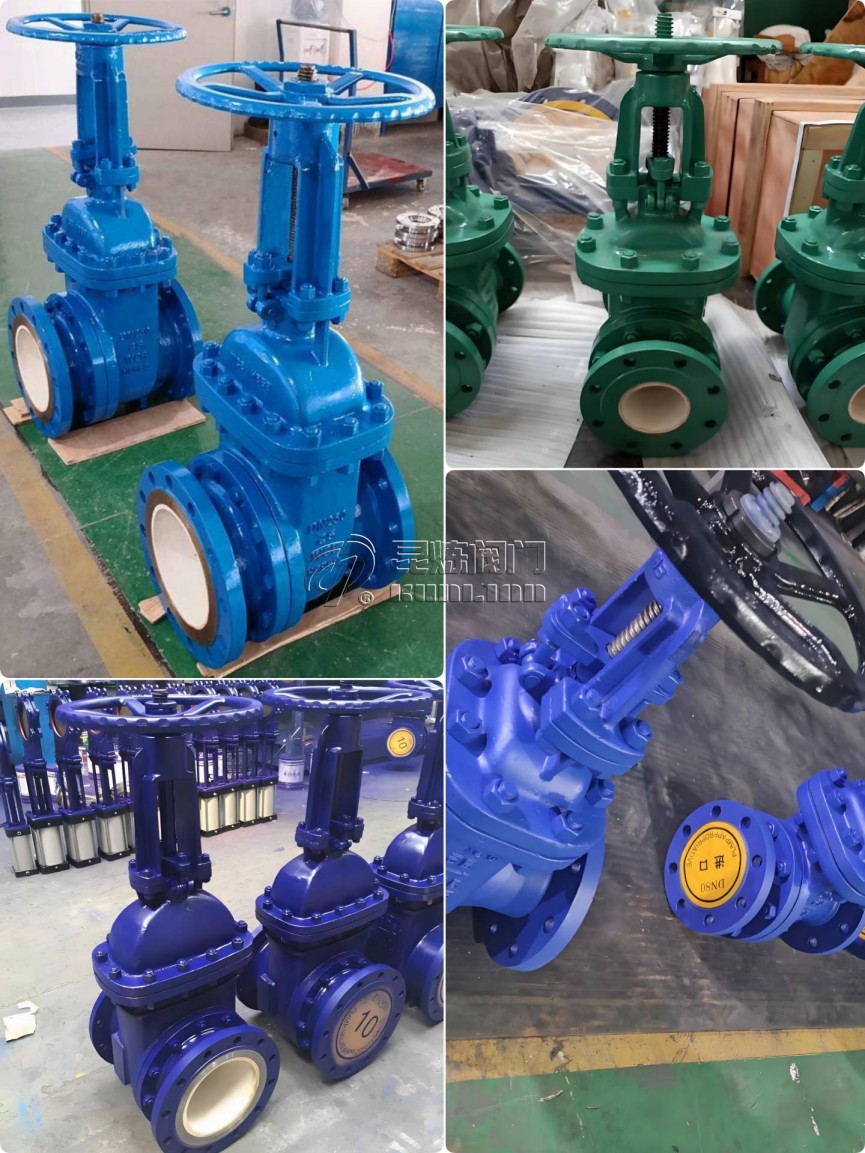

排渣陶瓷閘閥采用碳鋼閥體與工程陶瓷內襯組合結構，硬度達HRA88以上，具有較高的耐磨性和耐沖刷性能。產品系列包含PZ41TC手動型、Z644TC氣動雙閘板型、PZ941TC電動型等多種規格，專為火力發電、礦山選礦、煤化工等行業的排渣系統設計。
| 結構設計 |
陶瓷內襯技術：氧化鋁/氧化鋯工程陶瓷內襯，硬度HRA88以上 雙面密封結構：雙向耐磨設計，確保密封穩定性 薄型閥體設計：PZ73TC系列防介質沉積結構 |
| 驅動方式 |
手動操作：PZ41TC系列蝸輪傳動機構 氣動驅動：Z644TC雙閘板氣動執行器 電動控制：PZ941TC系列支持PLC遠程控制 |
| 連接方式 |
法蘭連接：標準GB/T、ANSI、DIN法蘭接口 對夾式連接：輕量化設計，適用DN50-DN400管道 |
| 型號 | 特點 | 應用場景 |
|---|---|---|
| PZ41TC手動排渣閥 | 碳鋼閥體+陶瓷內襯結構 蝸輪傳動，操作力矩小 |
常規排渣工況 |
| Z644TC氣動雙閘板閥 | 雙閘板結構確保密封穩定性 響應速度快，啟閉時間≤3秒 |
干灰系統倉泵出料 |
| PZ941TC電動排渣閥 | 法蘭連接，耐磨陶瓷密封 支持4-20mA信號遠程控制 |
自動化程度高的工況 |
| PZ73TC薄型漿液閥 | 緊湊型設計，防介質沉積 重量較常規型號減輕 |
空間受限的安裝環境 |
采用氧化鋁陶瓷內襯的閘閥在礦漿工況下使用壽命可達普通鑄鐵閥門的數倍，氧化鋯陶瓷耐磨性能＞氧化鋁陶瓷。
雙閘板結構（如Z644TC）通過兩個對稱閘板同時壓緊密封面，適合含有固體顆粒的介質，密封效果好且不易卡澀。
陶瓷閘閥在電廠除灰系統中表現良好，PZ941TC電動型可耐受200℃高溫飛灰沖刷，使用壽命長。
DN200以下常規工況可選手動型；DN200以上或需要遠程控制的系統建議選用氣動/電動型，具體根據系統自動化程度選擇。
