959210378ZF微小型PTFE特氟龍電磁閥適用于化學分析、醫學檢驗、COD環境監測儀器臭氧發生器上等。
結構工藝
a) 腐蝕性流體與金屬部件（動鐵芯、彈簧）不接觸，即流體只與PTFE特氟龍跟密封件接觸，實現了結構上耐腐蝕；
b) 活塞式結構取代了膜片，以免膜片由于腐蝕性流體的作用而破裂、膨脹失效；
c) 先導孔孔徑大且路徑短且直，不易被顆粒物、沉淀物或者流體中的結晶物堵塞（如：水中的泥沙、鹵水中的結晶鹽等等）；
d) 嵌入式密封結構密封性能好。
化學穩定性
1、PTFE特氟龍不受化學試劑腐蝕。例如在濃硫酸、硝酸、鹽酸，其重量跟性能都沒變化，也不溶于溶劑；
2、PTFE特氟龍不吸潮、不燃，對氧、紫外線均穩定，所以具有耐候性、抗表層垢舊、抗褪色及抗脆化等性能；
3、化學惰性，不會對流體介質產生影響；

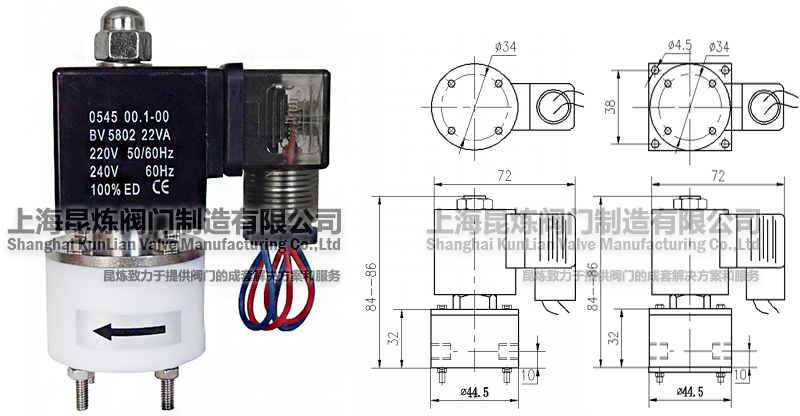

| 公稱通徑 | 3 | 3~5.5 | 8、10 | |
| 連接方式 | M8×1、G1/8、M6、1/4UNF-28 | M8×1、G1/8、G1/4 | G3/8 | |
| 使用壓力 | 0～0.25MPa | 0～0.4MPa | 0～0.4MPa | |
| 本體材質 | 特氟龍(PTFE) | |||
| 適用介質 | 強酸堿等(需說明） | |||
| 環境溫度 | Max.+60℃ | |||
| 介質溫度 | 5℃～150℃ | |||
| 功率 | AC220V | 6VA | 20VA | 15W |
| DC24V、DC12V | 8W | 25W | 15W | |

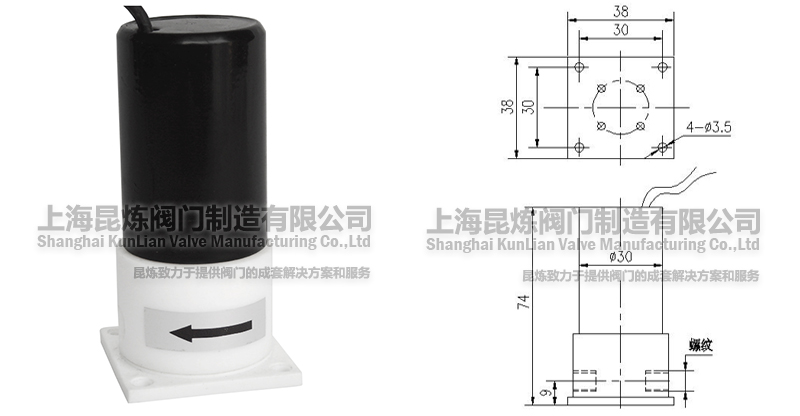

| 公稱通徑 | 3 | |
| 連接方式 | M8×1、G1/8、M6、1/4UNF-28 | |
| 使用壓力 | 0～0.25MPa | |
| 本體材質 | 特氟龍(PTFE) | |
| 適用介質 | 強酸堿等(需說明） | |
| 環境溫度 | Max.+60℃ | |
| 介質溫度 | 5℃～150℃ | |
| 功率 | AC220V | 6VA |
| DC24V、DC12V | 8W | |
a)安裝時，與電磁閥連接的管道螺紋上纏適量的聚四氟生料帶。
b)使管道螺紋與電磁閥閥體螺紋對位，以免閥體螺紋錯位。
c)昆煉電磁閥安裝時應握住閥體進行安裝，切勿扳動電磁線圈用力。
d)為了使電磁閥與管道的整體剛性，依實際工況可對電磁閥安裝支撐架。
e)電磁閥應水平安裝。
f)電磁閥應安裝在無滴水的環境以免線圈長期受潮。
g)電磁閥應安裝在振動較小的地方。
h)安裝時閥體箭頭須與介質流向一樣，并檢查電源是否與標識相符。
a)訂貨時請寫清型號、名稱、通徑、電源、數量。
b)其他要求請在訂貨時說明。
獲取ZF-微小型PTFE特氟龍電磁閥報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZF-微小型PTFE特氟龍電磁閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
