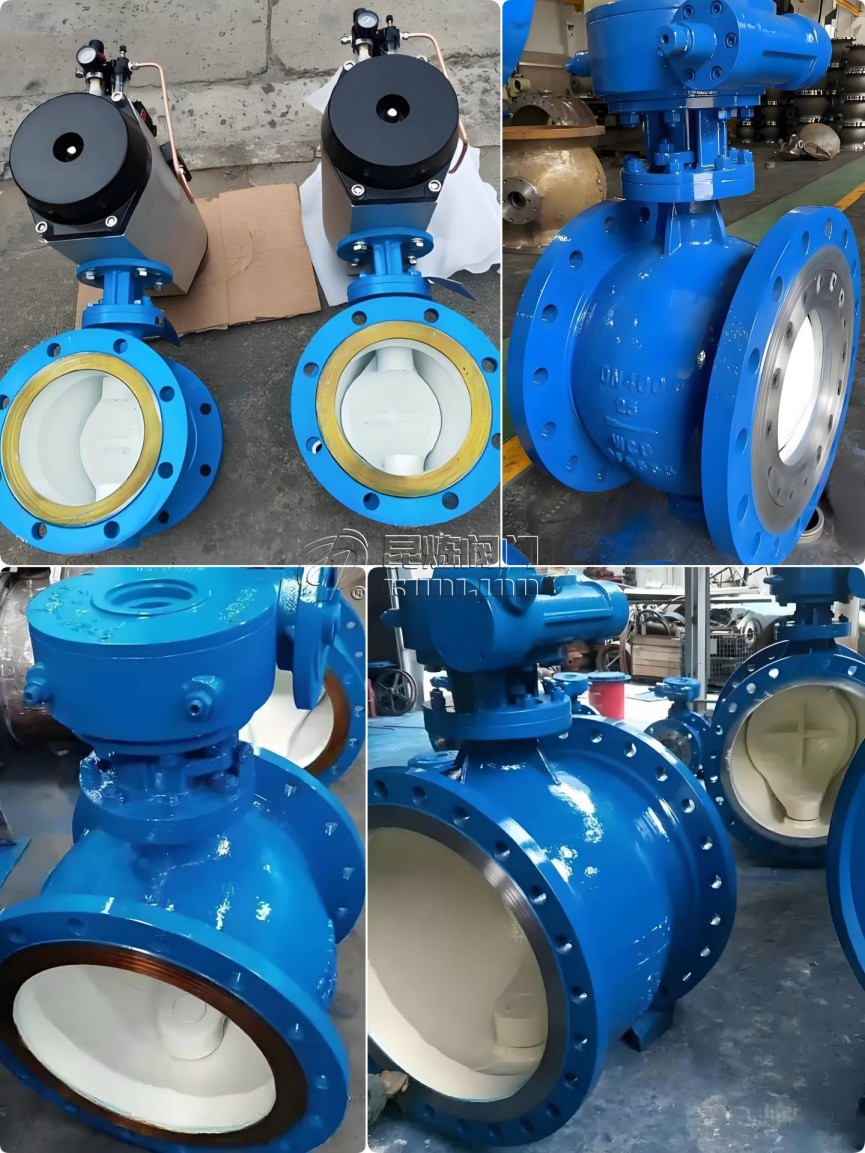

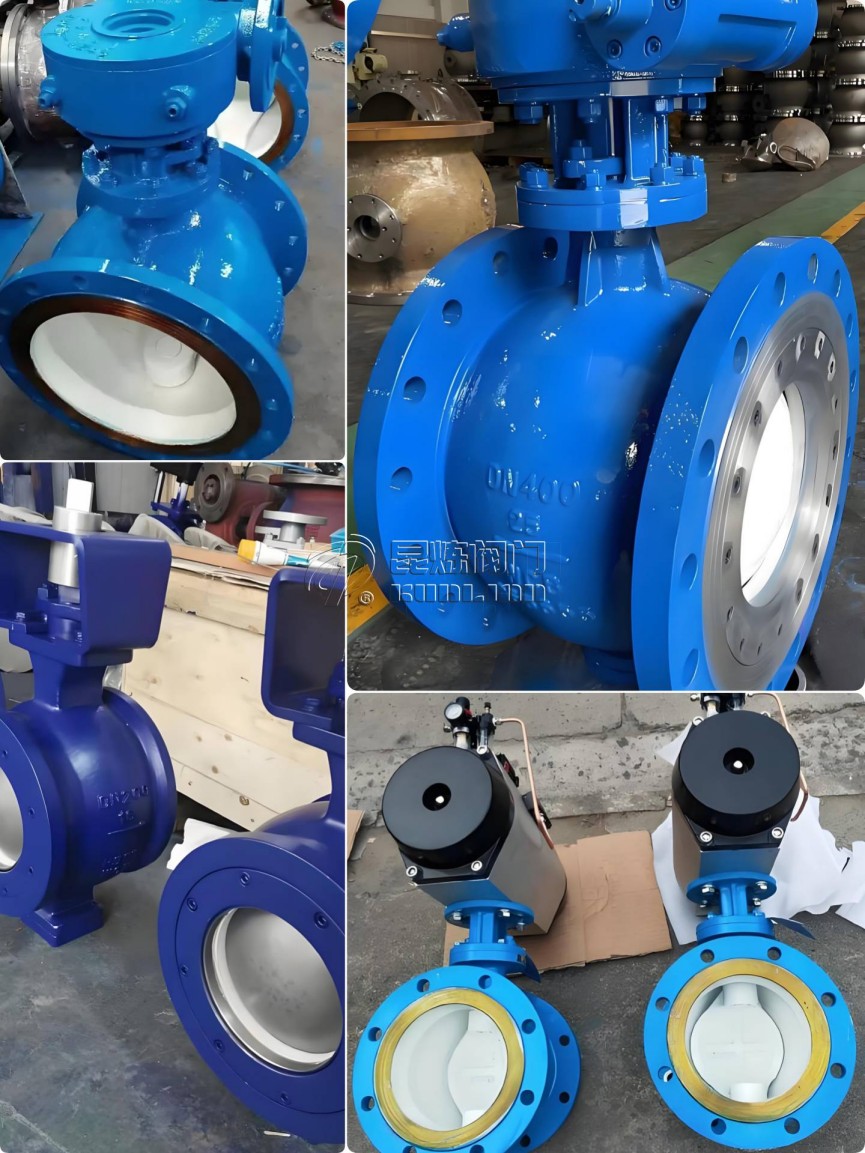

氣動偏心半球閥是采用三維偏心設計的控制閥門，通過氣動執行機構實現快速啟閉動作。該產品結合金屬硬密封和補償量設計等技術，具有密封穩定、耐高壓高溫等特點，廣泛應用于石油、化工、電力等行業的特殊工況。
| 三維偏心設計 |
軸向偏心：閥桿軸線與閥體通道軸線偏移 徑向偏心：閥芯中心與閥桿中心偏移 角度偏心：密封面與通道軸線成特定夾角 |
| 金屬硬密封系統 |
特殊合金密封面，硬度可達HRC60以上 補償量設計自動補償密封面磨損 側裝式結構便于維護和更換 |
| 氣動執行機構 |
單作用/雙作用氣缸可選 0.4-0.7MPa標準氣源壓力 0.5-3秒快速響應時間 |
| 項目 | 參數 | 項目 | 參數 |
|---|---|---|---|
| 公稱通徑 | DN50-DN1200 | 工作溫度 | -40℃~550℃ |
| 壓力等級 | PN16-PN100 | 密封等級 | ANSI B16.104 VI級 |
| 連接方式 | 法蘭/對夾 | 閥體材質 | WCB/CF8/CF8M |
三維偏心設計使閥門啟閉過程中密封面完全脫離，實現無摩擦接觸，扭矩降低，使用壽命延長。
采用特殊合金密封面，配合研磨工藝表面粗糙度小，確保密封面貼合實現密封。
根據閥門尺寸和工況壓力選擇，DN50以下可選用單作用彈簧復位型，DN50以上可選用雙作用型，供氣壓力通常0.4-0.7MPa。
采用高溫合金閥桿和特殊密封材料，可在450℃高溫下長期工作。
