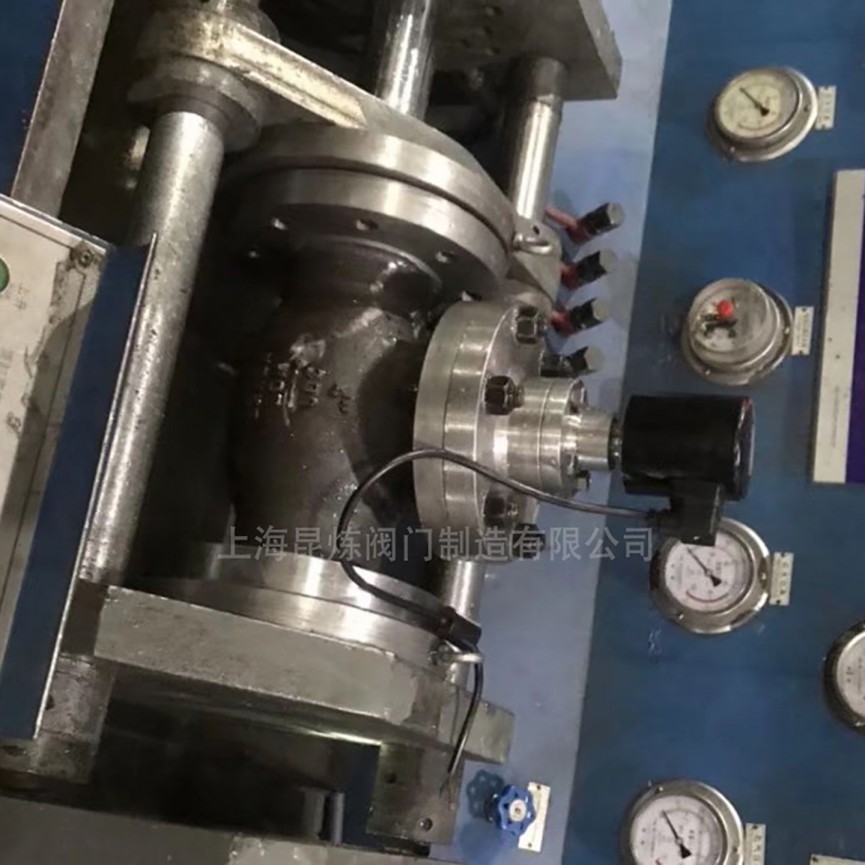

法蘭電磁閥主要結構

1. 法蘭密封結構

• 密封形式：
  • 平面密封（FF）
  • 凸面密封（RF）
  • 環連接密封（RTJ）
• 密封材料：石墨纏繞墊、金屬齒形墊、PTFE墊片

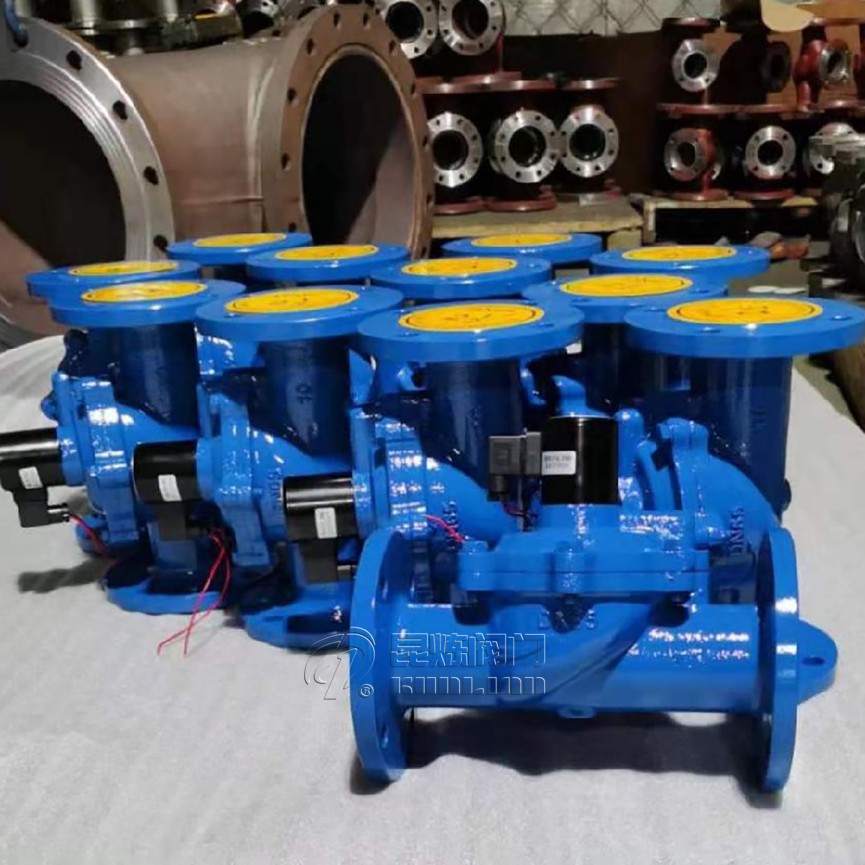

2. 法蘭盤連接設計

3. 閥體結構特點

• 整體鑄造閥體：無泄漏風險
• 分體式閥蓋：便于維護
• 流道設計：低流阻

法蘭連接技術詳解

1. 法蘭接口標準

• 國際標準：
  • ANSI B16.5（美標）
  • DIN EN 1092（歐標）
  • JIS B2220（日標）
• 密封面處理：Ra3.2-6.3μm

2. 法蘭防漏設計

3. 安裝固定方式

• 螺栓預緊力控制：扭矩扳手施工
• 螺栓材質選擇：8.8級/不銹鋼
• 緊固順序：十字交叉分步緊固

技術參數對比

常見問題解答

Q1：如何選擇法蘭墊片材料？

選型指南：

1. 常溫工況：選用橡膠墊片或PTFE墊片
2. 高溫工況：選用石墨纏繞墊或金屬墊片
3. 腐蝕介質：選用PTFE包覆墊或金屬合金墊

Q2：法蘭連接處泄漏如何處理？

處理步驟：

Q3：對夾式與焊接式法蘭閥如何選擇？

選擇依據：

• 對夾式優點：
  • 重量輕，節省空間
  • 便于拆卸維護
• 焊接式優點：
  • 密封嚴實
  • 適用于高壓工況

安裝維護指南

安裝規范

• 法蘭平行度偏差≤0.2mm
• 螺栓應對角逐步緊固
• 最終扭矩值應符合標準

維護周期
