脈沖電磁閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式、淹沒式和直通式三類。

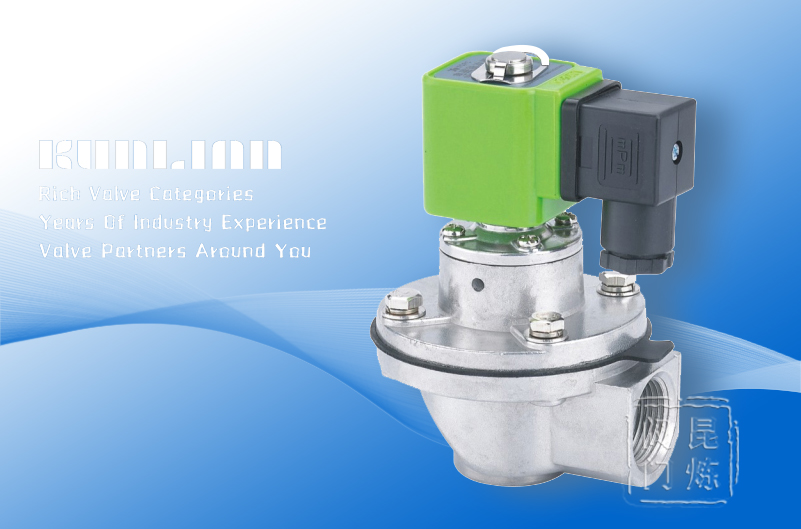

直角式脈沖閥的特征是閥空氣進出管成90°直角，故稱直角閥。

直角式脈沖電磁閥的閥內膜片把脈沖閥分為前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過截流孔進入后氣室，此時后氣室的壓力把膜片緊壓閥的輸出口，脈沖閥處于關閉狀態。

脈沖噴吹控制儀的電信號使脈沖電磁閥銜鐵移動，脈沖閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣通過閥輸出口噴吹，脈沖閥處于開啟狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。

當脈沖控制儀電信號消失，銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥輸出口，脈沖閥又處于關閉狀態。

淹沒式脈沖電磁閥采用淹沒于氣包中的安裝方法，故稱淹沒式。與其它形式比較，減小了流到阻力，降低了噴吹氣源壓力，因而能適應于壓力低的場合，且可降低能源消耗和延長膜片壽命。

淹沒式脈沖閥工作原理是膜片把脈沖閥分成前、后兩個室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，處于關閉狀態。
