蒸汽疏水閥選用及排水量計算公式

更新時間:2021-5-13 信息來源:蒸汽疏水閥選用及排水量計算公式

蒸汽疏水閥的選用

1、根據實際使用工況確定蒸汽疏水閥的入口與出口的壓差。蒸汽疏水閥的入口壓力是指由于蒸汽壓力的波動或溫度調劑閥的節流,蒸汽疏水閥入口處的最低工作壓力;蒸汽疏水閥的出口壓力是指蒸汽疏水閥后可能形成的最高工作背壓,當排入大氣時,實際壓差按蒸汽疏水閥入口壓力決定。

2、根據蒸汽供熱設備在正常工作時產生的凝結水量,乘以選用修正系數k,然后按照蒸汽疏水閥的排水量進行選擇。

3、蒸汽疏水閥凝結水量計算

(1)管線運行時產生的凝結水量Q=q0L(1-Z/%)(kg/h),此公式中:

Q:凝結水量(kg/h)

q0:光管產生的凝結水量(kg/h)

L:疏水點之間的距離(m)

Z:保溫效率(%)

(2)蒸汽加熱設備運行時產生的凝結水量Q=VrC△T/Ht,此公式中:

Q:凝結水量(kg/h)

V:被加熱物體的體積(m3)

r:被加熱物體的密度(kg/ m3)

C:液體的比熱(kcal/kg.OC)

△T:液體溫升(OC)

H:蒸汽潛熱(kcal/kg)

t:加熱時間

4、各種類型的蒸汽疏水閥結構及原理有所不同,性能不盡相同,在選用時可根據不同的使用場合,選擇不同的蒸汽疏水閥。

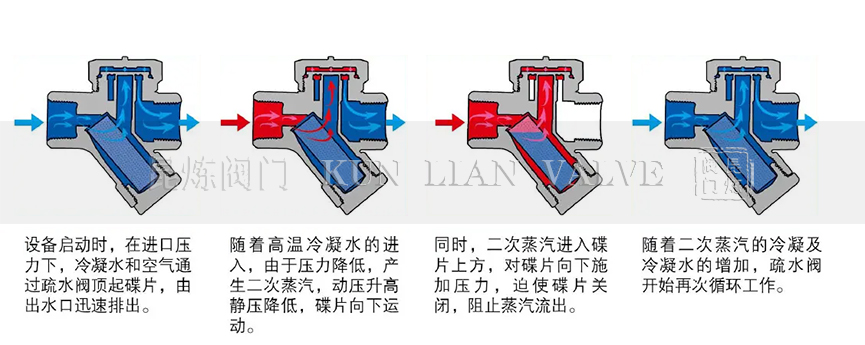

圓盤式疏水閥排水原理- 上海昆煉閥門制造有限公司

圓盤式疏水閥排水原理

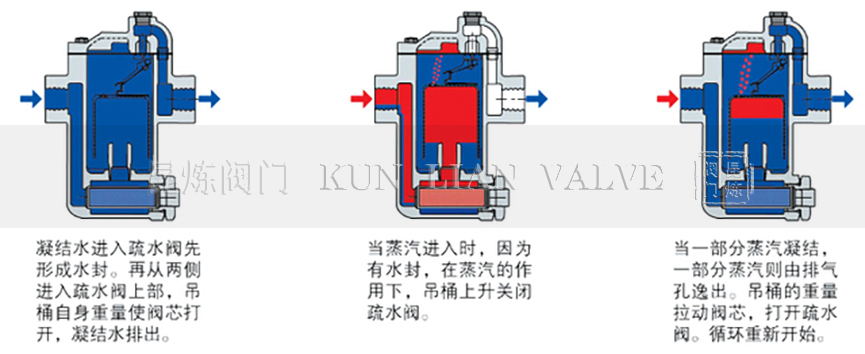

倒置桶式疏水閥排水原理- 上海昆煉閥門制造有限公司

倒置桶式疏水閥排水原理

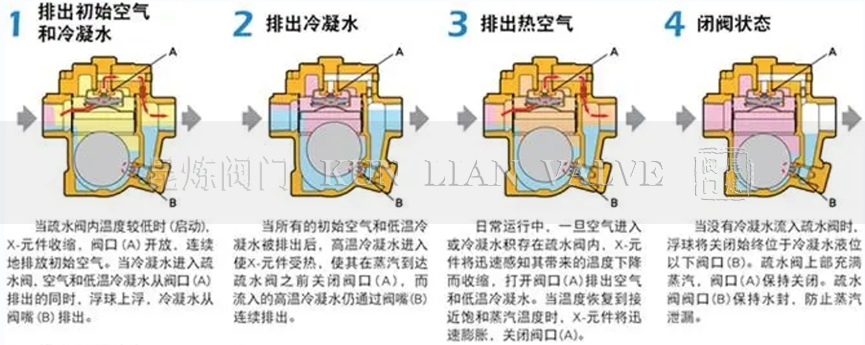

浮球式疏水閥排水原理- 上海昆煉閥門制造有限公司

浮球式疏水閥排水原理

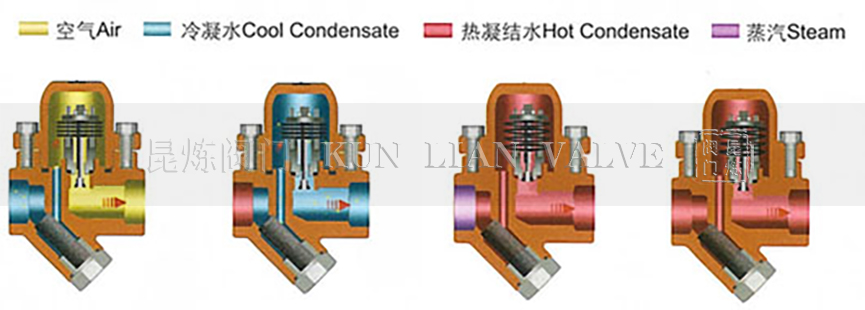

雙金屬式疏水閥排水原理- 上海昆煉閥門制造有限公司

雙金屬式疏水閥排水原理

蒸汽疏水閥的防護設施

蒸汽疏水閥有帶旁通管和不帶旁通管之分;有凝結水回收和凝結不回收之分。排水量大以及其他特殊要求的蒸汽疏水閥,可采用并聯形式的安裝設施。

聲明:以上文章《蒸汽疏水閥選用及排水量計算公式》或資料部分源自網絡。其中摘錄的內容以共享、參考為目的,不存在任何商業考慮。如有侵權,請與本站聯系,本站確認后將立即撤下。謝謝您的理解與支持!
